계단 철판 슬로프는 단차나 계단 앞에 철골 틀과 철판으로 완만한 비탈면을 만드는 공사이며, 현장 실측 후 제작에 2~3일, 설치는 반나절 안에 마치는 경우가 많습니다. 배관이 바닥 모서리를 지나는 설비 공간처럼 콘크리트를 부을 수 없는 곳에서는 용접 철골 위에 철판을 덮는 방식이 가장 현실적입니다. 아래는 배관과 단차가 있던 설비실 바닥에 슬로프를 만든 과정입니다.
문제: 배관 때문에 바닥을 높일 수 없는 설비실
설비실이나 기계실은 바닥에 배관이 지나가고 한쪽에는 문턱 같은 단차가 있는 경우가 흔합니다. 사람은 조심해서 넘으면 되지만, 장비를 실은 수레나 청소 카트, 점검용 운반차는 이 단차에서 자주 멈추거나 쏠려 넘어집니다.
가장 먼저 떠오르는 방법은 콘크리트로 경사면을 채우는 것입니다. 그러나 배관이 바닥 가까이 지나면 타설이 어렵고, 나중에 배관을 점검하거나 교체할 때 부수어야 하는 부담이 생깁니다. 그래서 이런 공간에서는 떼어 낼 수 있는 철골 구조가 더 적합합니다.
콘크리트는 한번 부으면 되돌릴 수 없지만, 철골 슬로프는 필요할 때 풀어서 배관에 접근할 수 있습니다.
설비 공간에서 철판 슬로프를 권하는 이유
해결 과정: 실측에서 설치까지
1. 단차와 배관 위치 실측
단차 높이, 슬로프를 놓을 수 있는 길이, 배관 위치를 줄자로 재어 도면에 옮깁니다. 일반적으로 높이 1에 길이 8~12 정도를 확보하면 카트가 편하게 오릅니다.

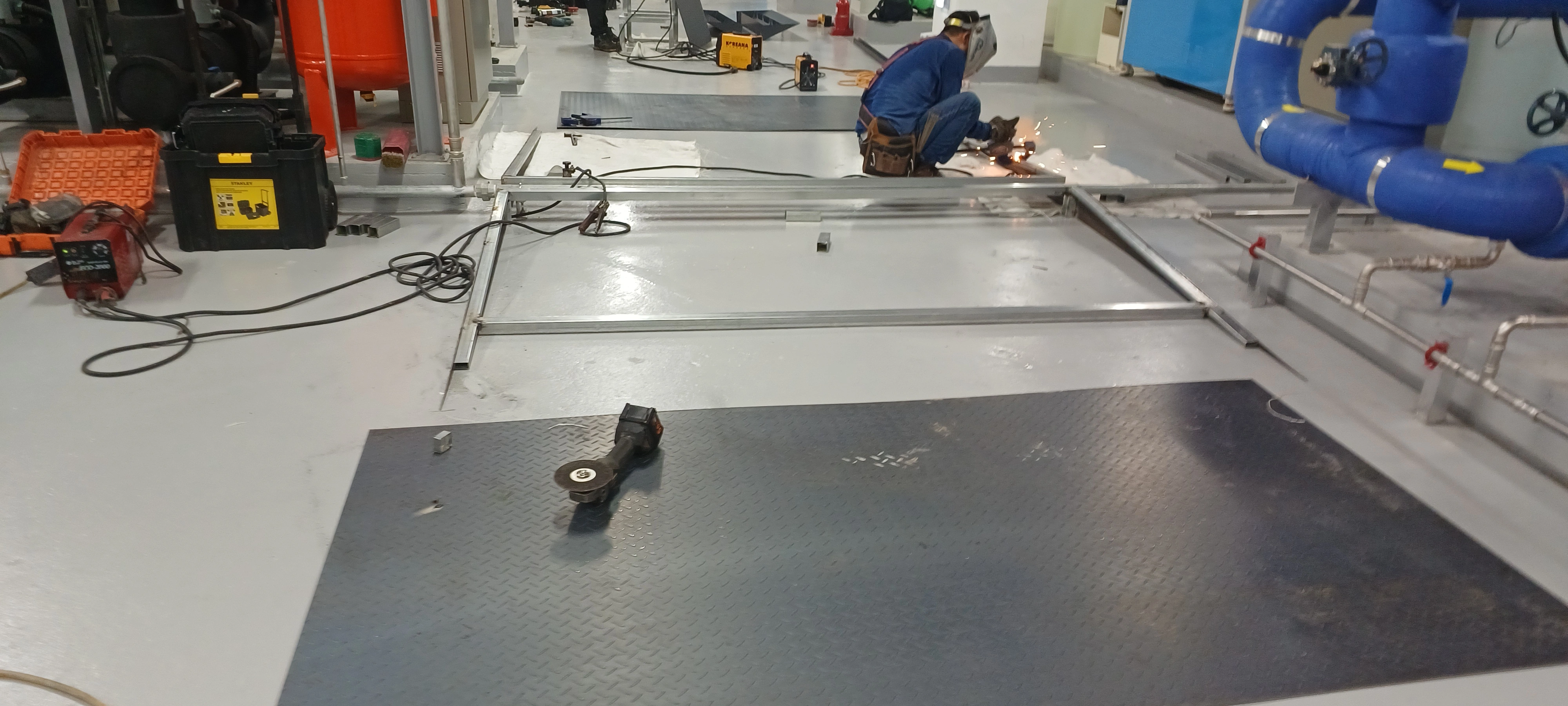

2. 철골 틀 절단·용접

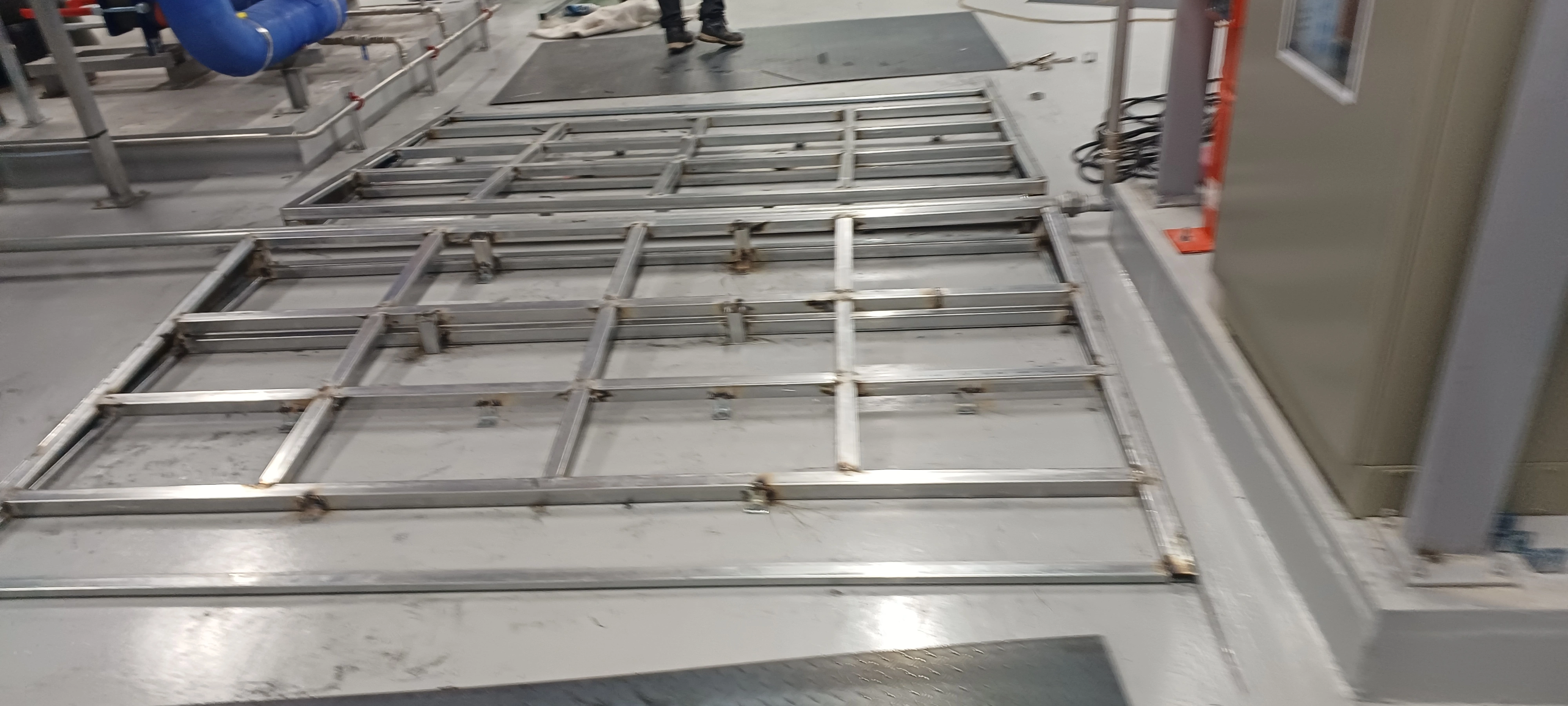

각관을 현장 치수에 맞게 절단해 격자 모양으로 짭니다. 격자 간격이 촘촘할수록 위에 덮는 철판이 처지지 않아 오래 씁니다.
3. 철판 덮기와 방청
틀 위에 철판을 맞추어 용접하거나 볼트로 고정하고, 용접 부위는 방청 도장으로 마감합니다. 표면은 미끄럼 방지 무늬가 있는 판을 쓰면 바퀴와 신발 모두 안정적입니다.
4. 현장 설치와 높이 확인
제작한 슬로프를 단차 앞에 놓고 바닥과 맞닿는 가장자리의 틈을 조정합니다. 끝단이 들뜨면 바퀴가 걸리기 때문에 수평과 접촉면을 마지막까지 확인합니다.
철판 슬로프 구성 요소와 역할
| 구성 | 역할 | 확인할 점 |
|---|---|---|
| 철골 틀(각관) | 하중을 받는 뼈대 | 격자 간격, 용접 상태 |
| 덮개 철판 | 바퀴와 발이 닿는 면 | 두께, 미끄럼 방지 무늬 |
| 방청 도장 | 녹 방지 | 용접부 도장 누락 여부 |
| 끝단 처리 | 바닥과의 접촉 | 들뜸, 모서리 걸림 |
표의 내용은 일반적인 범위이며 현장 조건에 따라 달라집니다.
설비실 단차, 전과 후

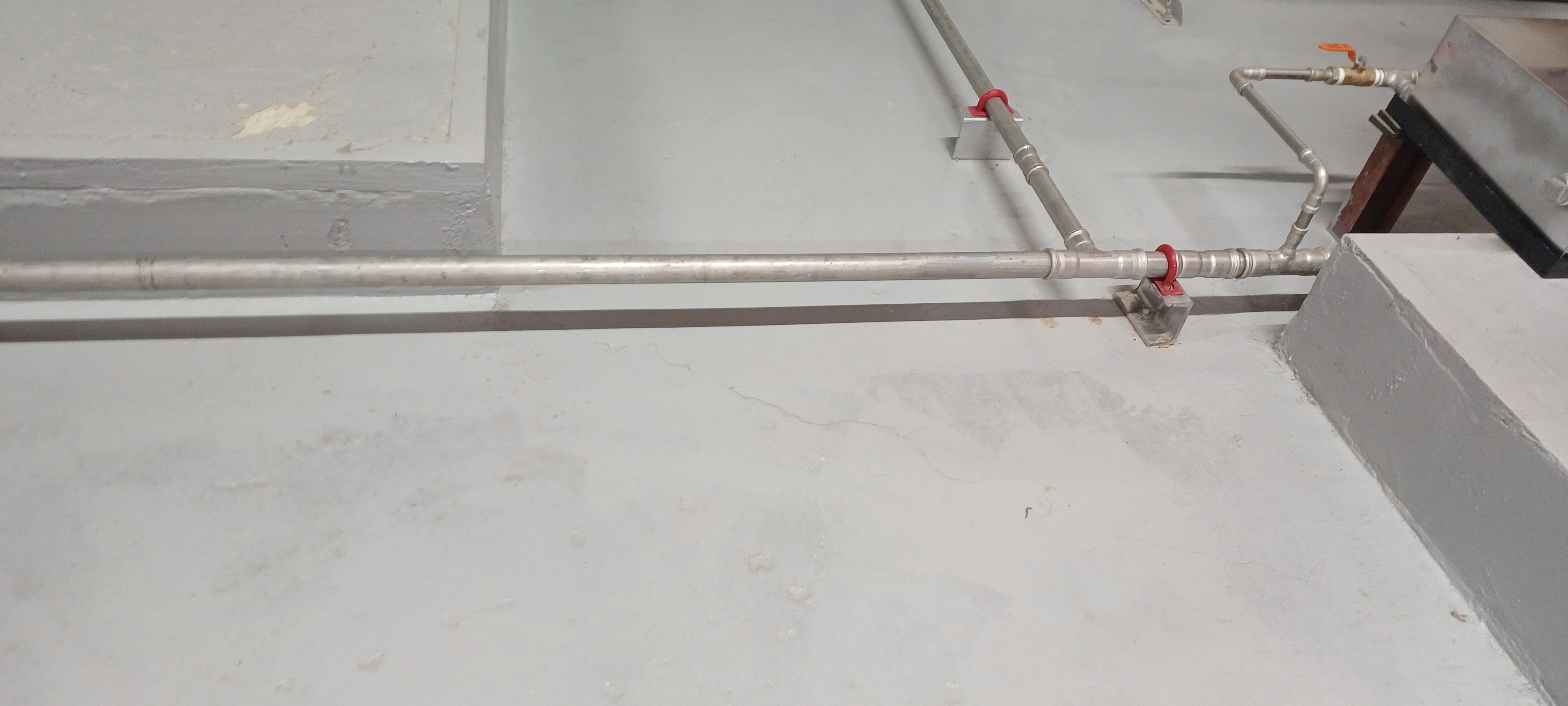

배관이 지나는 단차 모서리. 카트를 밀면 바퀴가 턱에 걸리는 상태였습니다.

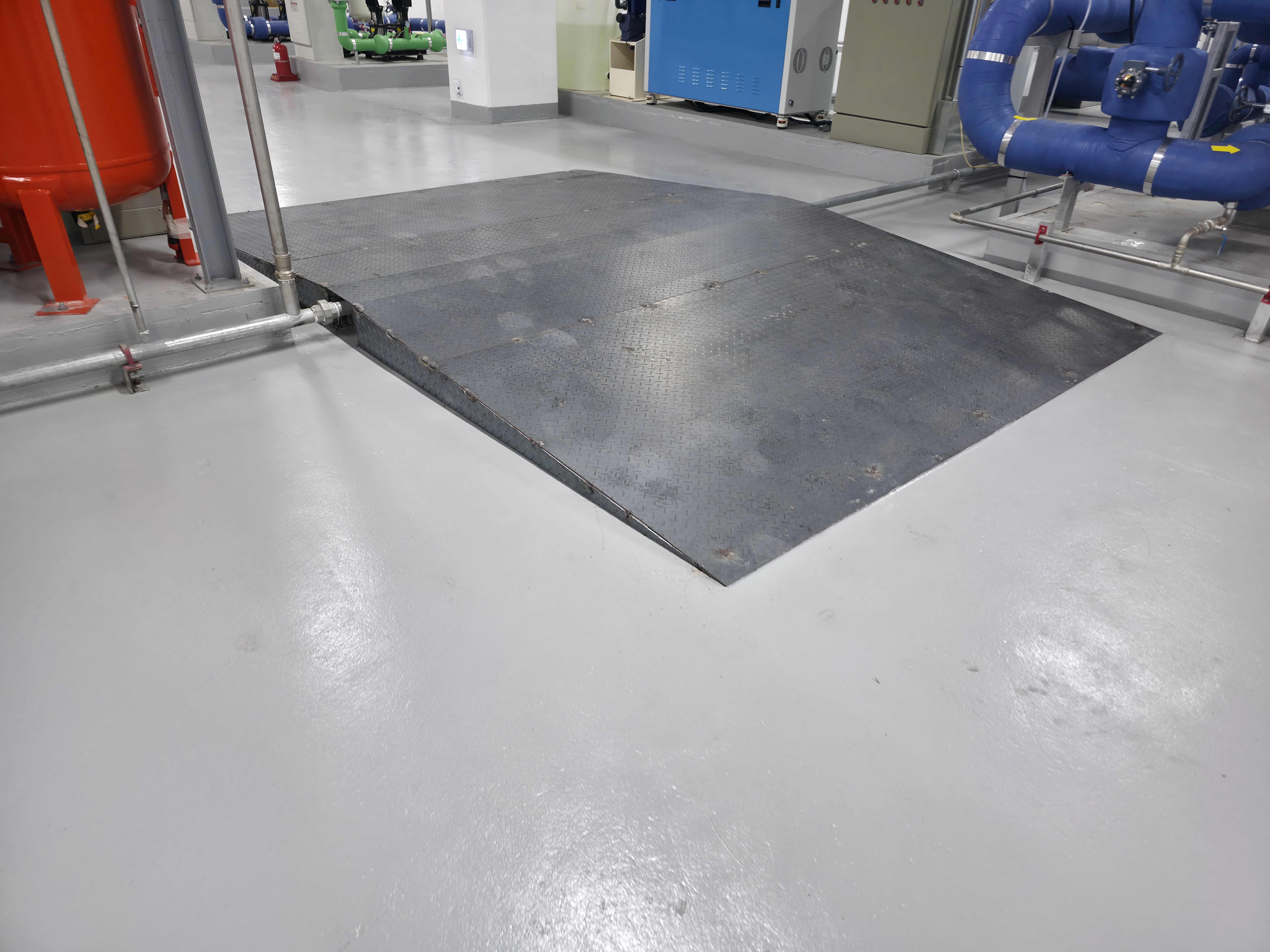

짙은 회색 철판 슬로프를 단차 앞에 놓아 바퀴가 턱 없이 넘어가게 했습니다. 밝은 에폭시 바닥과 대비되어 경사면 위치도 눈에 잘 띕니다.
철판 두께와 하중을 정하는 기준
철판 슬로프에서 가장 자주 받는 질문은 얼마나 두꺼워야 하느냐입니다. 사람만 오르내리는 곳이라면 3mm 안팎의 무늬 철판으로도 충분하지만, 수레나 카트에 짐을 싣고 지나가는 설비실이라면 4.5mm 이상과 촘촘한 격자 틀을 함께 쓰는 편이 안정적입니다. 철판이 얇을수록 틀 간격을 줄여야 처지지 않기 때문에, 두께와 틀 간격은 항상 함께 정합니다.
이동하는 장비의 무게와 바퀴 크기도 중요합니다. 바퀴가 작고 단단한 수레는 이음새에서 충격을 크게 받기 때문에 끝단을 비스듬히 갈아 부드럽게 이어 줍니다. 반대로 폭이 넓은 고무바퀴는 접촉 면적이 커서 약간의 이음새는 문제가 되지 않습니다. 실제로 쓰는 바퀴 종류를 미리 알려 주시면 마감을 더 정확하게 맞출 수 있습니다.
또 하나 확인할 점은 철판 아래 공간입니다. 슬로프 밑이 비어 있으면 밟을 때 울리는 소리가 날 수 있어 필요하면 틈에 방진 패드를 끼웁니다. 설비실처럼 조용해야 하는 곳에서는 이 작은 처리가 사용 만족도를 크게 좌우합니다.
철판 슬로프를 둘러싼 흔한 오해
철판이면 무조건 미끄럽다고 생각하기 쉽지만, 표면에 돌기가 있는 무늬 철판은 일반 매끈한 바닥보다 오히려 마찰이 큽니다. 다만 기름이나 물이 묻으면 미끄러워지므로 설비실에서는 바닥 청결을 같이 관리해야 합니다.
또 하나는 철판 슬로프가 한번 설치하면 영구적이라는 생각입니다. 실제로는 도장 점검과 볼트 조임 같은 간단한 관리로 수명이 크게 달라집니다. 1년에 한두 번만 눈으로 확인해도 큰 문제를 미리 막을 수 있습니다. 용접 부위가 갈라지거나 도장이 벗겨진 곳을 발견하면 그 자리만 보수하면 되므로 부담도 크지 않습니다.
마지막으로 높이가 낮은 단차는 슬로프가 필요 없다고 여기는 경우가 있습니다. 하지만 5cm 단차도 무거운 수레에는 큰 충격이 되므로, 장비 보호와 작업자의 허리 부담을 생각하면 낮은 단차일수록 가볍고 저렴한 슬로프로 해결하는 편이 이득입니다.
결과: 어떤 점이 달라졌나
철판 슬로프를 놓고 나면 단차 앞에서 멈추던 수레가 속도를 거의 줄이지 않고 지나갑니다. 철판 면이 바닥과 이어지므로 점검자가 발이 걸려 휘청이는 일도 줄어듭니다. 색이 어두운 철판은 바닥과 구분되어 경사면이 있다는 사실을 한눈에 알려 주는 부수 효과도 있습니다.
관리 측면에서도 장점이 있습니다. 철판은 먼지와 기름을 닦아 내기 쉽고, 도장이 벗겨진 곳은 그 부분만 다시 칠하면 됩니다. 배관 작업이 필요해지면 볼트만 풀어 슬로프를 들어낼 수 있도록 고정 방식을 정해 둘 수도 있습니다.
다만 철판은 비나 물이 닿는 환경에서는 표면이 미끄러워질 수 있습니다. 물 사용이 잦은 장소라면 무늬 철판이나 미끄럼 방지 도장을 함께 고려하는 편이 좋습니다.
